Název: izolátor horního kolíku
Typ: 36kV pólový izolátor horního kolíku
Související typ: 15kV, 24kV, 36kV
Rozsah napětí: 11kV~33kV
Standard: Norma ANSI C29.6
Barvy izolátorů: Hnědá nebo světle šedá
Mechanická poruchová zátěž: 11kN a dle požadavku klienta
Materiál: Alumina a křemičitý porcelán
Použití: Nadzemní vedení a přenosová vedení

Horní kolíkové izolátory jsou vyrobeny z porcelánu. Tento izolátor je namontován na pozinkovaném ocelovém čepu, který je zase připevněn k příčnému ramenu sloupu. Horní konec izolátoru má drážku pro uchycení vodiče vedení

Technické specifikace:

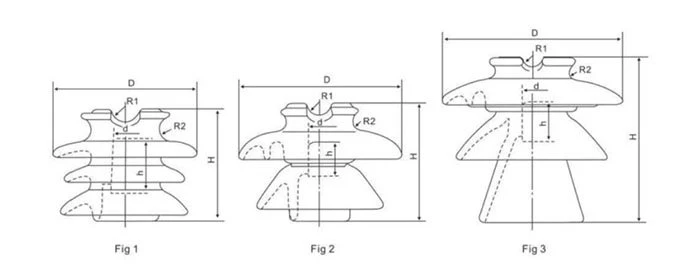

ptpi

TYP		P-6-Y		P-11-Y		P-22Y		P-33-Y		P-33-Y/900
Třída ANSI		56-1		56-2		56-3		56-4		56-5
obr. č.		1		1		2		2		3
Hlavní rozměr (mm)	H	109		133		165		191		245
	h	48		48		52		52		53
	D	102		140		230		267		320
	d	18.3		18.3		27.8		27.8		27.8
	R1	9.5		13		19		19		19
	R2	9.5		9.5		14		14		16
Jmenovité napětí kV		3.6/6.6		11		22		33		33
Povrchová vzdálenost/mm		150		255		432		533		900
Nízká frekvence Napětí (kV)	Odolnost za sucha	50	50	65	65	100	100	120	120	200
	Odolá za mokra	30	30	45	45	65	65	70	70	95
	Propíchnout	95	95	135	135	160	160	170	170	185
Pevnost konzoly (kN)		11		11		11		13		10
